立式万鑫减速机

日期:2018-05-22 14:39 人气:

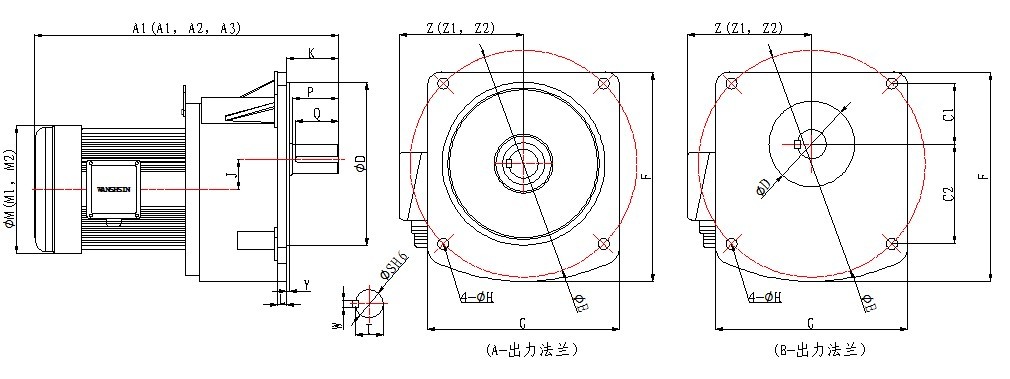

■ A1、M1、Z1为三相马达尺寸
■ A2、M2、Z2为单相马达尺寸
■ A3为三相带刹车马达尺寸
万鑫卧式减速机尺寸表:

减速比 本体 型號 A1 A2 A3 D E F G H L J K M1 M2 Y Z1 Z2 重量
KG
100W 1/8HP 3-50 1# *18 253 273 257 50 140 120 120 9 12 16 38 127 127 5 116 116 5.3
60-200 2# 22 287 307 291 148 185 170 156 11 12 18.2 49 127 127 3.5 116 116 6.9
60-200 2# *22 287 307 291 55 170 146 146 11 12 18.2 49 127 127 3.5 116 116 6.7
200W 1/4HP 3-10 1# *18 273 293 277 50 140 120 120 9 12 16 38 127 127 5 116 116 6.9
15-90 2# 22 307 327 331 148 185 170 156 11 12 18.2 49 127 127 3.5 116 116 8.6
15-90 2# *22 307 327 311 55 170 146 146 11 12 18.2 49 127 127 3.5 116 116 8.6
100-200 3# 28 333 353 337 170 220 195 180 11 15 20.8 57 127 127 4 116 116 11
400W 1/2HP 3-10 2# 22 327 346 331 148 185 170 156 11 12 18.2 49 127 159 3.5 116 133 11
3-10 2# *22 327 346 331 55 170 146 146 11 12 18.2 49 127 127 3.5 116 133 11
15-90 3# 28 353 372 357 170 220 195 180 11 15 20.8 57 127 159 4 116 133 14
100-200 4# 32 388 407 392 185 255 237 215 13 17 30.2 67 127 159 4 116 133 19.4
750W 1HP 3-25 3# 28 382 415 382 170 220 195 180 11 15 20.8 57 159 190 4 133 145 15
30-120 4# 32 417 449 417 185 255 237 215 13 17 30.2 67 159 190 4 133 145 21.4
130-200 5# 40 444 476 444 230 310 300 275 15 20 42.2 79 159 190 5 133 145 42
1500W 2HP 4-25 4# 32 449 470 185 255 237 215 13 17 30.2 67 190 4 145 27.4
30-120 5# 40 476 497 230 310 300 275 15 20 42.2 79+ 190 5 145 47
130-200 6# 50 517 538 280 390 360 330 19 20 51.7 90 190 5 145 52
2200W 3HP 3-60 5# 40 482 508 230 310 300 275 15 20 42.2 79 217 5 153 48
70-200 6# 50 523 549 280 390 360 330 19 20 51.7 90 217 5 153 55
3700W 5HP 3-10 5# 40 498 524 230 310 300 275 15 20 42.2 79 217 5 153 50
15-180 6# 50 539 565 280 390 360 330 19 20 51.7 90 217 5 153 57
 轴端尺寸:
出力轴 键槽
Sh6 P W T Q SPEC
Φ18 30 5 20 25 5*5*25
Φ22 40 7 25 35 7*7*35
Φ28 45 7 31 40 7*7*40
Φ32 55 10 35.5 50 10*8*50
Φ40 65 10 43.5 60 10*8*50
Φ50 80 14 54 75 14*9*75
万鑫立式缩框减速机:

■ A1、M1、Z1为三相马达尺寸
■ A2、M2、Z2为单相马达尺寸
■ A3为三相带刹车马达尺寸
万鑫卧式缩框减速机尺寸表:

减速比 本体 型号 A1 A2 A3 D E F G H L J K M1 M2 Y Z1 Z2 重量KG
100W 1/8HP 50-200 1# 18 253 273 257 50 140 120 120 9 12 16 38 127 127 5 116 116 5.3
200W 1/4HP 15-90 1# *18 273 293 277 50 140 120 120 9 12 16 38 127 127 5 116 116 5.3
100-200 2# 22 307 327 311 148 185 170 156 11 12 18.2 49 127 127 3.5 116 116 6.9
100-200 2# *22 307 327 311 55 170 146 146 11 12 18.2 49 127 127 3.5 116 116 6.9
400W 1/2HP 3-10 1# *18 393 345 297 50 140 120 120 9 12 16 38 127 159 5 116 133 6.7
15-90 2# 22 327 346 331 148 185 170 156 11 12 18.2 49 127 159 3.5 116 133 8.6
15-90 2# *22 327 346 331 55 170 146 146 11 12 18.2 49 127 127 3.5 116 133 8.0
100-200 3# 28 353 372 357 170 220 195 180 11 15 20.8 57 127 159 4 116 33 11
750W 1HP 3-25 2# 22 355 395 355 148 185 170 156 11 12 18.2 49 159 190 3.5 133 145 11
3-25 2# *22 355 395 355 55 170 146 146 11 12 18.2 49 159 190 3.5 133 145 11
30-120 3# 28 382 415 382 170 220 195 180 11 15 20.8 57 159 190 4 133 145 14
130-200 4# 32 417 449 417 185 255 237 215 13 17 30.2 67 159 190 4 133 145 19.4
1500W 2HP 4-25 3# 28 415 -- 436 170 220 195 180 11 15 20.8 57 190 -- 4 145 -- 15
30-120 4# 32 449 -- 470 185 255 237 215 13 17 30.2 67 190 -- 4 145 -- 21.4
130-200 5# 40 476 -- 497 230 310 300 275 15 20 42.2 79 190 -- 5 145 -- 42
2200W 3HP 3-60 4# 32 455 -- 481 185 255 237 215 13 17 30.2 67 190 -- 4 153 -- 27.4
70-200 5# 40 482 -- 508 230 310 300 275 15 20 42.2 79 217 -- 5 153 -- 47
3700W 5HP 30-180 5# 40 498 -- 524 230 310 300 275 15 20 42.2 79 217 -- 5 153 -- 52

轴端尺寸:
出力轴 键槽
Sh6 P W T Q SPEC
Φ18 30 5 20 25 5*5*25
Φ22 40 7 25 35 7*7*35
Φ28 45 7 31 40 7*7*40
Φ32 55 10 35.5 50 10*8*50
Φ40 65 10 43.5 60 10*8*60
