卧式万鑫减速机

日期：2018-05-22 14:39　人气：

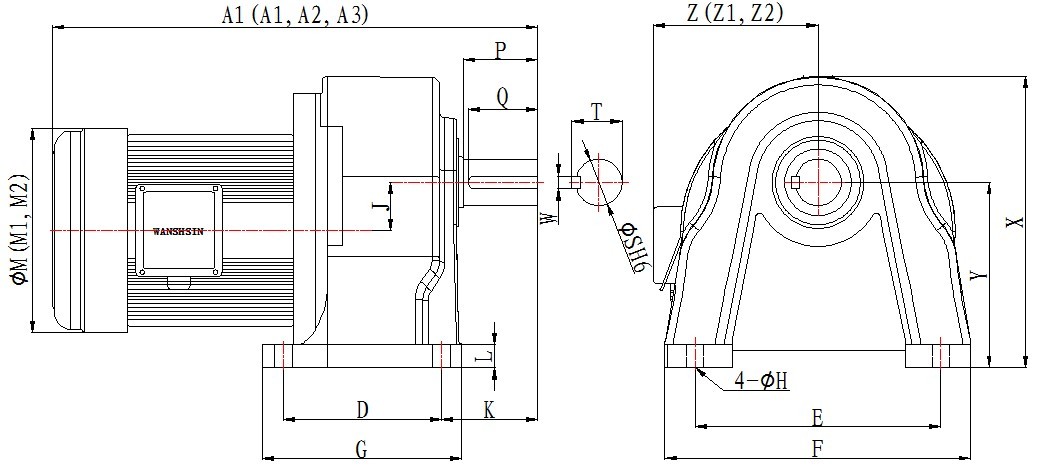

■ A1、M1、Z1为三相马达尺寸
■ A2、M2、Z2为单相马达尺寸
■ A3为三相带刹车马达尺寸
万鑫卧式减速机尺寸表：
公
率		 减速比 本体 型号 A1 A2 A3 D E F G H L J K M1 M2 X Y Z1 Z2 重量
KG
100W 1/8HP 3-50 1# 18 253 273 257 40 110 135 65 9 10 16 45 127 127 132 88.5 116 116 5.3
60-200 2# 22 287 307 291 65 130 163 90 11 15 18.2 56 127 127 152 97.5 116 116 6.9
200W 1/4HP 3-10 1# 18 273 293 277 40 110 135 65 9 10 16 45 127 127 132 88.5 116 116 6.7
15-90 2# 22 307 327 311 65 130 163 90 11 15 18.2 56 127 127 152 97.5 116 116 8.6
100-200 3# 28 333 353 337 90 140 180 122 11 15 20.8 65 127 127 180 116 116 116 11
400W 1/2HP 3-10 2# 22 327 346 331 65 130 163 90 11 15 18.2 56 127 159 152 97.5 116 133 11
15-90 3# 28 353 372 357 90 140 180 122 11 15 20.8 65 127 159 180 116 116 133 14
100-200 4# 32 388 407 392 130 170 215 160 13 25 30.2 76 127 159 210 138.5 116 133 19.6
750W 1HP 3-25 3# 28 382 415 382 90 140 180 122 11 15 20.8 85 159 190 180 116 133 145 15
30-120 4# 32 417 449 417 130 170 215 160 13 25 30.2 76 159 190 210 138.5 133 145 21.6
130-200 5# 40 444 476 444 150 210 260 185 15 25 42.2 85 159 190 248 160 133 145 42
1500W 2HP 4-25 4# 32 449 — 470 130 170 215 220 13 25 30.2 104 190 — 210 138.5 145 — 27.6
30-120 5# 40 476 — 497 150 210 260 185 15 25 42.2 85 190 — 248 160 145 — 47
130-200 6# 50 517 — 538 170 265 330 220 19 30 51.7 104 190 — 315 200 145 — 52
2200W 3HP 3-60 5# 40 482 — 508 150 210 260 185 15 25 42.2 85 217 — 248 160 153 — 48
70-200 6# 50 523 — 549 170 265 330 220 19 30 51.7 104 217 — 315 200 153 — 55
3700W 5HP 3-10 5# 40 498 — 524 150 210 260 185 15 25 42.2 93 217 — 248 160 153 — 50
15-180 6# 50 539 — 565 170 265 330 220 19 30 51.7 104 217 — 315 200 153 — 57
5500W 7.5HP 5-11 8# 45 545 — 585 200 250 310 235 15 30 42.2 93 250 — 265 175 178 — 78
11-30 8# 50 579 — 619 170 265 330 220 19 30 51.7 104 250 — 315 200 178 — 88
31-60 8# 50 579 — 619 170 265 330 220 19 30 51.7 104 250 — 315 200 178 — 90
61-100 8# 60 589 — 629 170 265 330 220 19 30 51.7 104 250 — 315 200 178 — 93
7500W 10HP 5-10 8# 50 619 — 659 170 265 330 220 19 30 51.7 104 250 — 315 200 178 — 99
11-30 8# 60 629 — 669 170 265 330 220 19 30 51.7 104 250 — 315 200 178 — 103
31-60 8# 60 629 — 669 170 265 330 220 19 30 51.7 104 250 — 315 200 178 — 110

轴端尺寸：
出力轴 键槽 键
Sh6 P W T Q SPEC
Φ18 30 5 20 25 5*5*25
Φ22 40 7 25 35 7*7*35
Φ28 45 7 31 40 7*7*40
Φ32 55 10 35.5 50 10*8*50
Φ40 65 10 43.5 60 10*8*50
Φ45 75 12 48.5 70 12*8*70
Φ50 80 14 54 75 14*9*75
Φ60 90 15 63.5 85 15*10*85
万鑫卧式缩框号减速机：

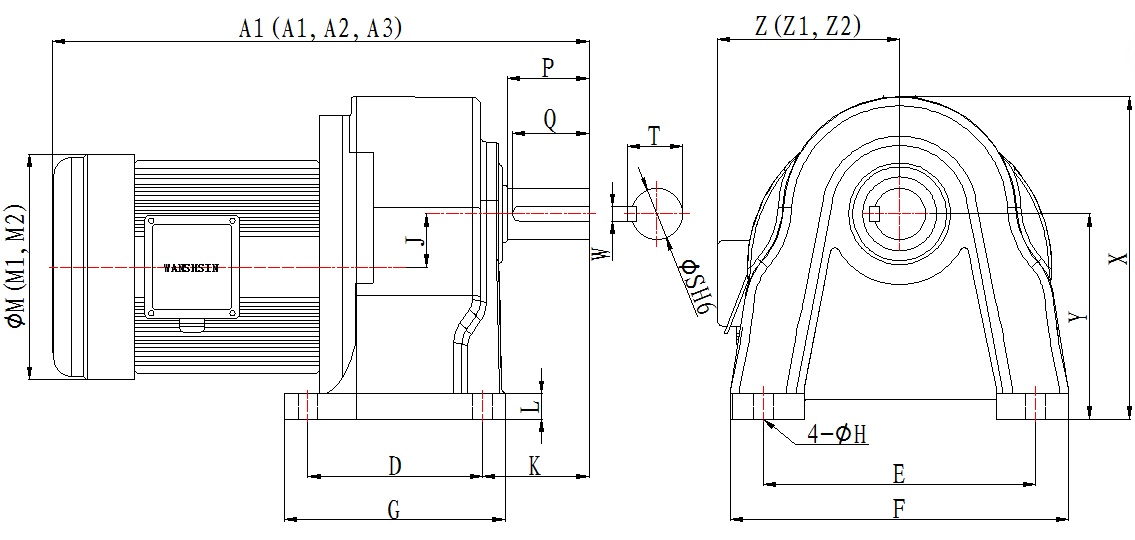

■ A1、M1、Z1为三相马达尺寸
■ A2、M2、Z2为单相马达尺寸
■ A3为三相带刹车马达尺寸
万鑫卧式缩框减速机尺寸表：
马
力		 减速比 本体 型号 A1 A2 A3 D E F G H L J K M1 M2 X Y Z1 Z2 重量KG
100W 1/8HP 50-200 1# 18 253 273 257 40 110 135 65 9 10 16 45 127 127 132 88.5 116 116 5.3
200W 1/4HP 15-90 1# 18 273 293 277 40 110 135 65 8 10 16 45 127 127 132 88.5 116 116 5.3
100-200 2# 22 307 327 311 65 130 163 90 11 15 18.2 56 127 127 152 97.5 116 116 6.9
400W 1/2HP 3-10 1# 18 293 310 297 40 110 135 65 9 10 16 45 127 159 132 88.5 116 133 6.7
15-90 2# 22 327 346 331 65 130 163 90 11 15 18.2 56 127 159 152 97.5 116 133 8.6
100-200 3# 28 353 372 357 90 140 180 122 11 15 20.8 65 127 159 180 116 116 133 11
750W 1HP 3-25 2# 22 356 390 356 65 130 163 90 11 15 18.2 56 159 190 152 97.5 133 145 11
15-90 3# 28 382 414 382 90 140 180 122 11 15 20.8 65 159 190 180 116 133 145 14
100-200 4# 32 417 449 417 130 170 215 160 13 25 30.2 76 159 190 210 138.5 133 145 19.6
1500W 2HP 4-25 3# 28 415 -- 436 90 140 180 122 11 15 20.8 65 190 -- 180 116 145 -- 15
30-120 4# 32 449 -- 470 130 170 215 160 13 25 30.2 76 190 -- 210 138.5 145 -- 21.6
130-200 5# 40 476 -- 497 150 210 260 185 15 25 42.2 85 190 -- 248 160 145 -- 42
2200W 3HP 3-60 4# 32 455 -- 481 130 170 215 160 13 25 30.2 76 190 -- 210 138.5 153 -- 27.6
70-200 5# 40 482 -- 508 150 210 260 185 15 25 42.2 85 217 -- 248 160 153 -- 47
3700W 5HP 30-180 5# 40 498 -- 524 150 210 260 185 15 25 42.2 85 217 -- 248 160 153 -- 52

轴端尺寸：
出力轴 键槽 键
Sh6 P W T Q SPEC
Φ18 30 5 20 25 5*5*25
Φ22 40 7 25 35 7*7*35
Φ28 45 7 31 40 7*7*40
Φ32 55 10 35.5 50 10*8*50
Φ40 65 10 43.5 60 10*8*60
