WME万鑫行星减速机

日期：2018-05-22 14:13　人气：
WME精密行星减速机特点：
● 精密的直齿製造、体积小、结构紧凑、高精度，确保长寿命低噪音;
● 全密封式结构，确保润滑油脂不泄露，免维护;
● 産品都通过效率测试系统，传动效率高达97%以上;
● 高精度设计，超低背隙可做到3弧分;
● 产品替代性强，外形尺寸完全替代同类型系列产品，能够完成和高精度伺服马达相借助匹配。
间隙表：
型號 WME060 WME090 WME120 WME150 WME180 WME220
段位 L1 L2 L1 L2 L1 L2 L1 L2 L1 L2 L1 L2
P2 ≤10 ≤12 ≤10 ≤12 ≤10 ≤12 ≤10 ≤12 ≤10 ≤12 ≤10 ≤12
P1 ≤8 ≤10 ≤8 ≤10 ≤8 ≤10 ≤8 ≤10 ≤8 ≤10 ≤8 ≤10
性能参数表：
規格 單位 段數 減速比 WME060 WME090 WME120 WME150 WME180 WME220
額定輸出扭矩 Nm 一段(L1) 3 50 125 208 342 588 1140
4 45 110 290 542 1050 1700
5 50 100 330 650 1200 2000
7 50 100 300 550 1100 1800
10 35 75 230 450 900 1750
二段(L2) 9 - - - 550 1100 -
12 40 - 208 342 588 1140
15 40 - 208 342 588 1140
16 45 110 290 543 1050 1700
20 50 100 290 542 1050 2000
25 50 100 330 650 1200 2000
28 50 110 290 542 1050 1800
30 40 100 330 342 588 1750
35 40 100 330 650 1200 1800
40 40 75 290 542 1050 1750
45 - - - - - 1800
50 35 75 330 650 1200 1750
60 - - - - - 1800
70 35 75 300 550 1100 1750
80 - - - - - -
90 - - - - - -
100 35 75 230 450 900 1750
裝置馬達軸孔徑 mm L1、L2 3-100 6-14 14-19 16-24 19-35 17-42 35-55
最大輸出扭矩 Nm L1、L2 3-100 3倍額定輸出轉矩
額定輸入轉速 rpm L1、L2 3-100 3000 3000 3000 2000 2000 1500
背隙（參見背隙表） arc-min L1 3-10 ≤10 ≤10 ≤10 ≤8 ≤8 ≤8
L2 12-100 ≤12 ≤12 ≤12 ≤10 ≤10 ≤10
扭轉剛性 Nm/arc-min L1、L2 3-100 5 18 28 51 142 296
容許軸向力 N L1、L2 3-100 1300 2800 5500 9000 14200 27000
容許轉向力 N L1、L2 3-100 650 1400 2750 4500 7100 13500
效率 % L1、 3-10 96%
L2 12-100 92%
重量 Kg L1 3-10 1.6 4.5 8.0 17.0 35.0 48.0
L2 12-100 2.0 6.0 11.0 22.0 43.0 55.0
使用溫度 ℃ L1、L2 3-100 -10℃~-80℃
防護等級   L1、L2 3-100 IP65
潤滑油   L1、L2 3-100 全合成的潤滑油
安裝方向   L1、L2 3-100 任意方向
噪音值 dB（A） L1、L2 3-100 ≤65 ≤65 ≤65 ≤68 ≤70 ≤72
匹配马达参数：
容量 型號 1/3 1/4 1/5 1/7 1/10 1/12 1/15 1/16 1/20 1/25 1/28 1/30 1/35 1/40 1/50 1/70 1/100
100W/3000RPM WME60 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
200W/3000RPM WME60 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
WME90 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
400W/3000RPM WME60 ● ● ● ● ● ● ● ● ● ● ● ●
WME90 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
500W/2000RPM WME90 ● ● ● ● ● ● ● ● ● ● ●
WME120 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
750W/3000RPM WME90 ● ● ● ● ● ● ● ● ● ● ●
WME120 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1.0KW/2000RPM WME90 ● ● ● ●
WME120 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
WME150 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1.5KW/2000RPM WME90 ● ● ●
WME120 ● ● ● ● ● ● ● ● ● ● ●
WME150 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
2.0KW/3000RPM WME120 ● ● ● ● ● ● ●
2.0KW/2000RPM WME150 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
WME180 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
3.5KW/3000RPM WME120 ● ● ● ● ● ● ●
3.5KW/2000RPM WME150 ● ● ● ● ● ● ● ● ● ● ● ● ●
WME180 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
5.0KW/3000RPM WME120 ● ● ●
5.0KW/2000RPM WME150 ● ● ● ● ● ● ● ● ● ● ●
WME180 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
WME220 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
7.0KW/2000RPM WME180 ● ● ● ● ● ● ● ●
WME220 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
11KW/2000RPM WME180 ● ● ● ● ●
WME220 ● ● ● ● ● ● ● ● ● ● ● ● ●
15KW/2000RPM WME220 ● ● ● ● ● ● ● ● ● ●
*此“●”记号为可选用之减速比
*三段减速比不在上表中，若需用到请先告知销售人员

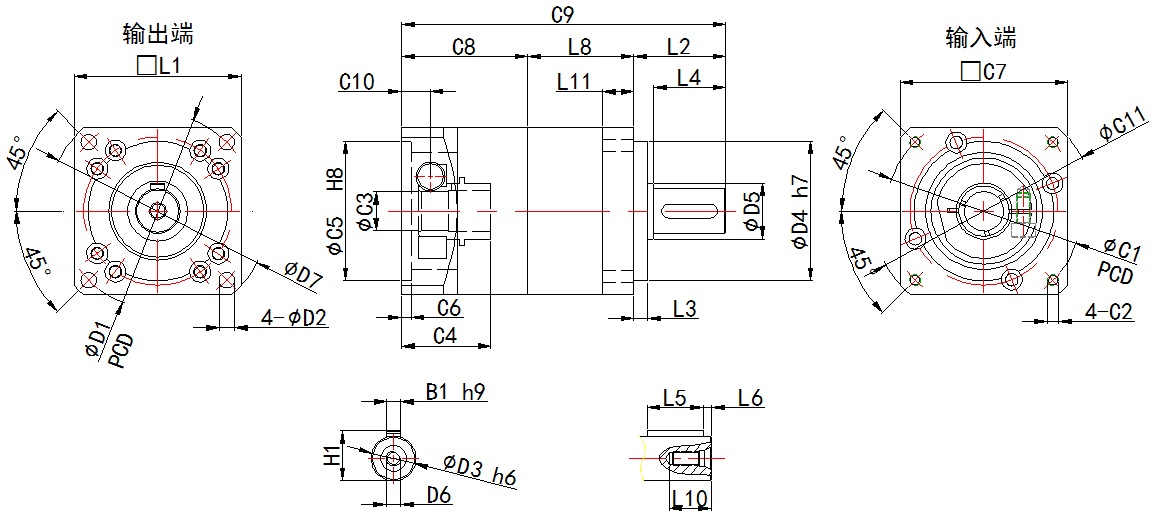

单级行星减速机尺寸表：

尺寸 WME060-L1 WME090-L1 WME120-L1 WME150-L1 WME180-L1 WME220-L1
※D1 70 100 145 165 215 250
※D2 5.5 6.5 8.8 10.5 12.5 17
※D3 16 22 32 38 50 75
※D4 50 80 110 130 160 180
 D5 17 25 35 40 60 80
 D6 M5X0.8P M6X1.0P M8X1.25P M12X1.75P M12X1.75P M20X2.5P
 D7 80 118 160 190 245 292
 L1 60 94 120 142 182 220
※L2 33 46 69.5 75 95 123
※L3 5 5 10 4 10 15
 L4 26.5 40 59 68 82 3
※L5 20 25 40 45 70 90
 L6 3 3 3 5 6 7
 L8 38 53.5 67.5 87 109 136.5
L10 12 15 20 32 42 52
L11 11 10 18 20 26 35
*C1 70 92 145 200 200 235
*C2 M4X0.5P M5X0.8P M8X1.25P M12X1.75P M12X1.75P M12X1.75P
*C3 6~14 14~19 16~24 19~35 19~42 35~55
*C4 32 41 60 81 81 125
*C5 50 70 110 114.3 114.3 200
*C6 3.5 5 8 6 50 10
 C7 60 94 130 176 182 220
 C8 42 54.4 71 111.2 106 148
 C9 113 153.9 208 273.2 310 407.5
C10 10 17 20 22.5 34 42
C11 80 118 165 230 230 292
※B1 5 6 10 10 14 20
※H1 18 24.5 35 41 53.5 79.5
●“※”此符号为标准出力安装尺寸
●“01”此标记为标准件，详细尺寸见法兰安装标记
●“*”此符号为标准马达安装尺寸
●“I1”标记为标准件，详细尺寸见马达标记

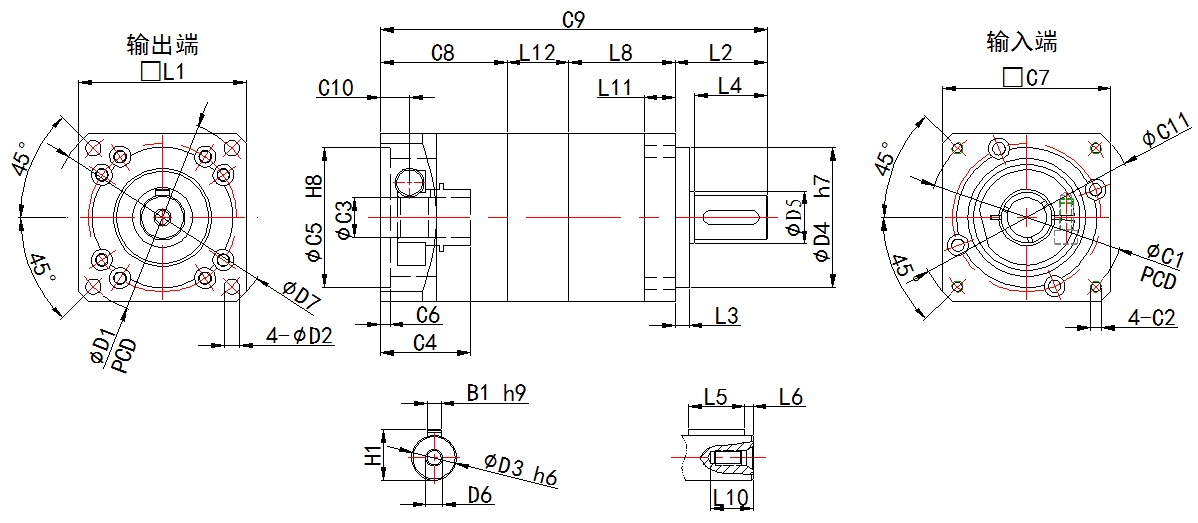

双级行星减速机尺寸表：

尺寸 WME060-L2 WME090-L2 WME120-L2 WME150-L2 WME180-L2 WME220-L2
※D1 70 100 145 165 215 250
※D2 5.5 6.5 8.8 10.5 12.5 17
※D3 16 22 32 38 50 75
※D4 50 80 110 130 160 180
 D5 17 25 35 40 60 80
 D6 M5X0.8P M6X1.0P M8X1.25P M12X1.75P M12X1.75P M20X2.5P
 D7 80 118 160 190 245 292
 L1 60 94 120 142 182 220
※L2 33 46 69.5 75 95 123
※L3 5 5 10 4 10 15
 L4 26.5 40 59 68 83 3
※L5 20 25 40 45 70 90
 L6 3 3 3 5 6 7
 L8 38 53.5 67.5 87 109 136.5
L10 12 15 20 32 42 52
L11 11 10 18 20 26 35
L12 22 24.5 33.5 46 51.5
*C1 70 90 145 200 200 235
*C2 M4X0.5P M5X0.8P M8X1.25P M12X1.75P M12X1.75P M12X1.75P
*C3 6~14 14~19 16~24 19~35 19~42 35~55
*C4 32 41 60 81 81 125
*C5 50 70 110 114.3 114.3 200
*C6 3.5 5 7 6 50 10
 C7 60 94 130 176 182 220
 C8 45.2 65 81.2 111.2 106 148
 C9 138.2 189 251.7 319.2 361.5 463.5
C10 10 17 20 22.5 34 42
C11 80 118 160 230 230 292
※B1 5 6 10 10 14 20
※H1 18 24.5 35 41 53.5 79.5

●“※”此符号为标准出力安装尺寸
●“01”此标记为标准件，详细尺寸见法兰安装标记
●“*”此符号为标准马达安装尺寸
●“I1”标记为标准件，详细尺寸见马达标记
